油化工儲罐防爆阻火呼吸閥選擇與技術參數 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
油化工儲罐防爆阻火呼吸閥選擇與技術參數 1.1 ▲ 呼吸閥的安全作用 呼吸閥在儲罐安全中起到至關重要的作用，通過維持儲罐內的壓力和真空度平衡，防止超壓或真空損壞儲罐，并減少介質的揮發與損耗。根據國家標準《油化工企業設計防火規范》（GB50160-90）的規定，甲、乙類液體的固定頂罐必須配備阻火器和呼吸閥。這兩種設備對于儲罐的安全至關重要。呼吸閥不僅有助于維持儲罐的氣壓平衡，防止其因超壓或真空而受損，還能有效減少罐內介質的揮發和損耗，滿足儲罐的通氣需求。常壓、低壓儲罐在流程工業中扮演著重要角色。然而，它們在使用過程中常常面臨一個問題：由于儲罐內液面的變化或外界溫度的波動，儲罐內的氣體可能會發生膨脹或收縮，導致氣相壓力的不穩定。這種壓力波動若不及時控制，可能會使儲罐處于超壓或真空狀態，嚴重時甚至可能引發儲罐的損壞。 為了解決這一問題，工藝設計中通常會采取一種措施：在罐頂安裝呼吸閥。呼吸閥的內部結構巧妙，由一個壓力閥盤和一個真空閥盤組合而成，它們可以并排或重疊布置。其工作原理在于，當儲罐壓力與大氣壓力保持平衡時，閥盤與閥座緊密結合，利用“吸附"效應確保密封性。而當壓力或真空度發生變化時，閥盤會相應開啟，同時，“吸附"效應依然存在，從而保持了良好的密封性能。通過這種方式，呼吸閥能夠有效地維持儲罐的氣壓平衡，防止超壓或負壓等失穩狀態的出現，確保儲罐的安全運行，同時減少物料的揮發和損耗，對安全和環保都大有裨益。
油化工儲罐防爆阻火呼吸閥選擇與技術參數呼吸閥的作用及工作原理 呼吸閥在正常狀態下扮演著密封的角色，但在特定情境下，其功能會得到激活。具體來說，當儲罐向外輸送物料時，呼吸閥會開始向罐內吸入空氣或氮氣；而在向儲罐內灌裝物料的過程中，它則會將罐內的氣體呼出。此外，由于氣候變化等因素導致的罐內物料蒸汽壓變化，呼吸閥同樣會做出反應，呼出蒸汽或吸入空氣或氮氣，通常稱為熱效應。更為緊急的情況下，如發生火災導致儲罐呼出氣體受熱，使罐內液體蒸發量激增，呼吸閥會迅速向罐外呼出氣體，以防止儲罐因壓力過高而受損。另外，對于揮發性液體的加壓輸送、內外部傳熱裝置的化學反應以及操作失誤等工況，呼吸閥也會相應地進行呼出或吸入操作，以保障儲罐的安全，避免其因超壓或超真空而遭受損害。 油化工儲罐防爆阻火呼吸閥選擇與技術參數呼吸閥的常用標準概覽 呼吸閥在多個領域都有其應用，并受到一系列相關標準的規范。以下是幾個常用的標準，它們分別適用于不同的場合和需求：
遵循這些標準，可以確保呼吸閥在各種應用場合下都能發揮其應有的作用，為工業生產和交通運輸?shù)陌踩峁﹫詫嵄Ｕ稀?/p>
1.2 ▲ 油化工儲罐防爆阻火呼吸閥選擇與技術參數結構與工作原理 呼吸閥是保護儲罐安全的關鍵部件，它安裝在儲罐頂部，能夠自動控制罐內外氣體的流通。其工作原理是利用閥盤（有時還加裝加重塊）的重量來調節罐內的呼氣壓力和吸入真空度。當罐內壓力超過允許值時，壓力閥會自動打開，使混合氣體逸出；而當真空度超過允許范圍時，真空閥則會打開，吸入空氣以維持罐內壓力的平衡。通過這種方式，呼吸閥能夠在一定程度上降低介質的蒸發損耗。在選擇呼吸閥型號時，需要依據介質收發作業中的排量來決定，同時還要確保呼吸閥控制的壓力和真空度數值在儲罐的允許范圍內。 022. 油化工儲罐防爆阻火呼吸閥選擇與技術參數呼吸閥選擇與技術參數
2.1 ▲ 油化工儲罐防爆阻火呼吸閥選擇與技術參數選用標準與參數 呼吸閥規格的選擇取決于儲罐的流量，技術參數包括操作壓力范圍、材質、防爆等級和行業標準等，確保耐用性和安全性。儲罐收發介質流量（m3/h）不同，對應不同規格的呼吸閥。例如，當流量介于26至100立方米每小時之間時，應選用DN50規格的呼吸閥。集阻火器與呼吸閥為一體，其新穎的結構為。是石化儲罐的新型安全設備，其是阻火呼吸性能好，重量輕，使用方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用。亦可作為阻火單呼或單吸閥。 油化工儲罐防爆阻火呼吸閥選擇與技術參數產品特點 1、殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；

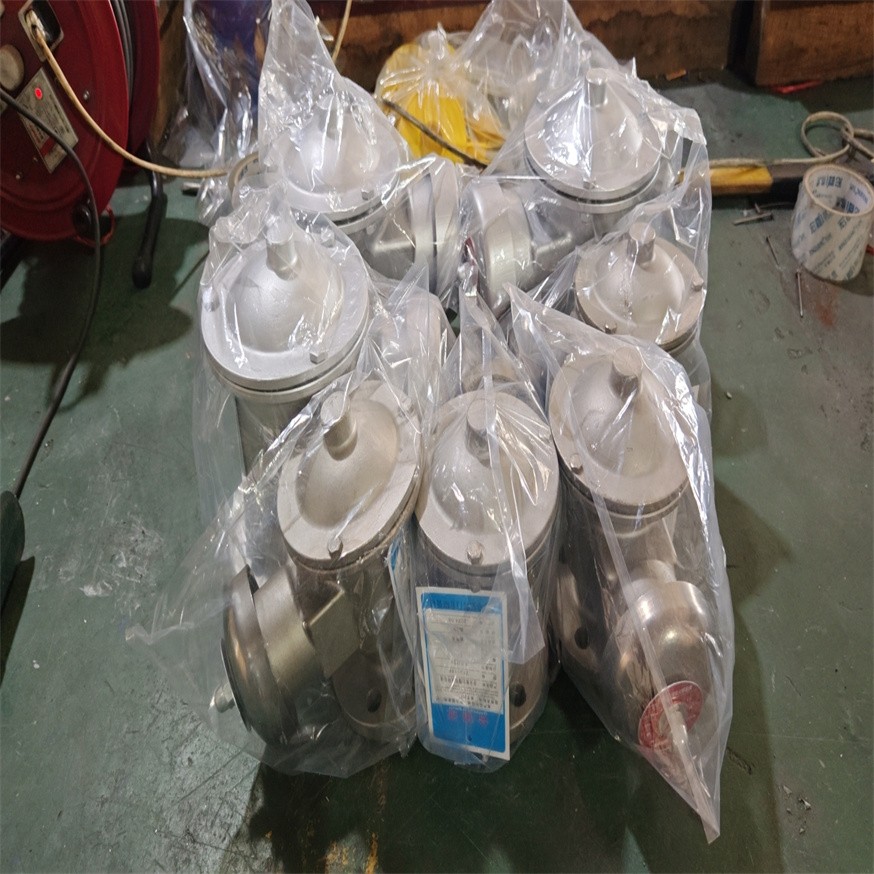

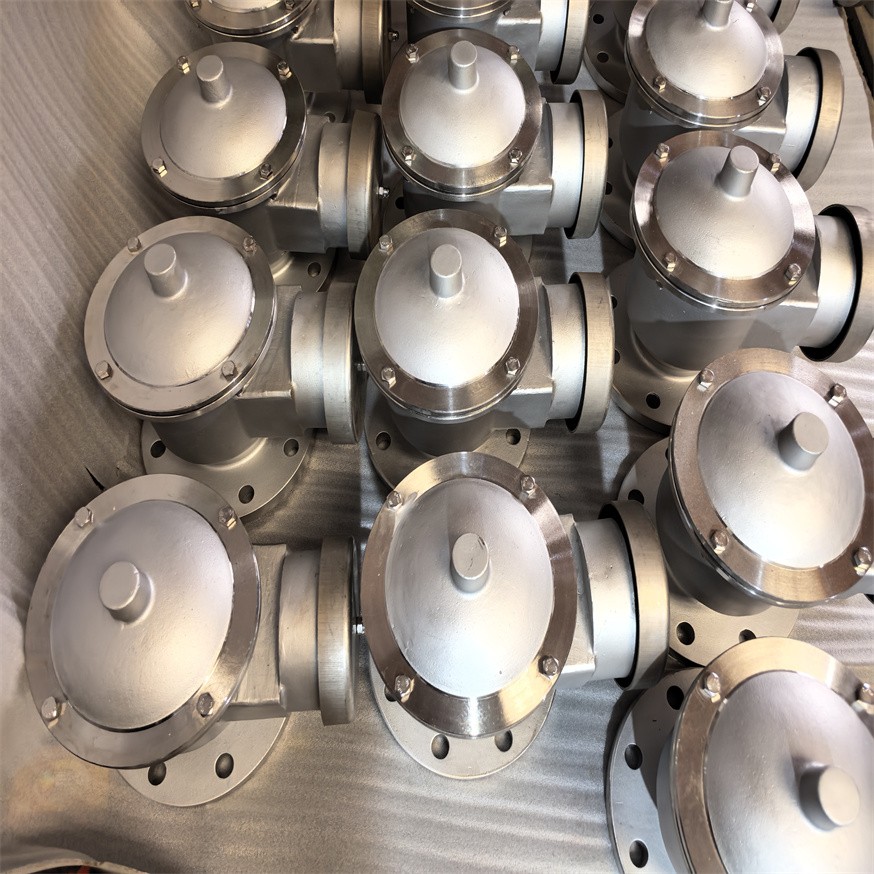

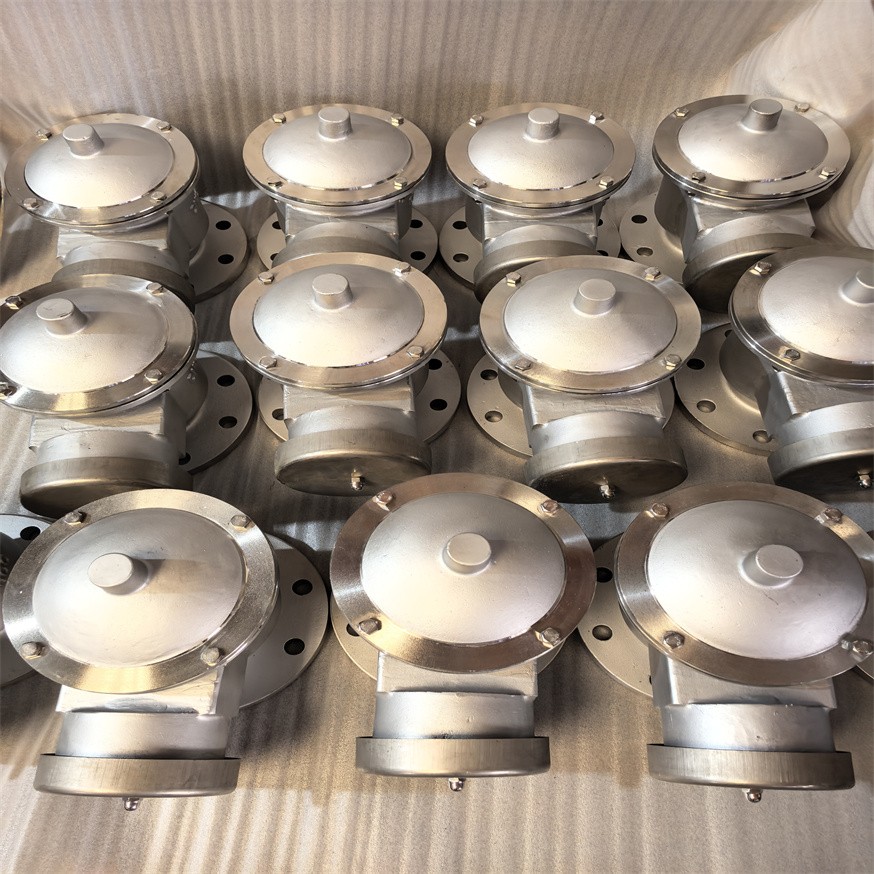

油化工儲罐防爆阻火呼吸閥選擇與技術參數工作原理 呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。 油化工儲罐防爆阻火呼吸閥選擇與技術參數產品作用 ZFQ-1不銹鋼阻火呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。 適用范圍 ZFQ-1不銹鋼阻火呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。全天候呼吸閥可與ZGB波紋阻火器配套使用。
油化工儲罐防爆阻火呼吸閥選擇與技術參數操作壓力
油化工儲罐防爆阻火呼吸閥選擇與技術參數通氣量表
油化工儲罐防爆阻火呼吸閥選擇與技術參數材料代號
油化工儲罐防爆阻火呼吸閥選擇與技術參數主要零部件
油化工儲罐防爆阻火呼吸閥選擇與技術參數外形結構圖
油化工儲罐防爆阻火呼吸閥選擇與技術參數主要外形尺寸
油化工儲罐防爆阻火呼吸閥選擇與技術參數使用說明 1、呼吸閥應安裝在儲罐氣源的點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近； 維護保養 為了呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
033.油化工儲罐防爆阻火呼吸閥選擇與技術參數 呼吸閥的使用與維護 3.1 ▲ 常見故障與處理 呼吸閥在使用過程中可能出現的常見故障包括漏氣、卡死、粘結、堵塞、凍結以及壓力閥和真空閥的常見開啟問題。為了確保呼吸閥的穩定運行和延長使用壽命，定期的檢查與維護是。例如，漏氣通常是由于閥與閥盤接觸面銹蝕或劃傷引起，需要及時清潔或研磨修復。 3.2 ▲ 維護與檢查建議 定期檢查呼吸閥各部件，如閥盤、閥座、導桿及阻火層的小孔，確保其保持良好狀態，尤其在寒冷季節需增加檢查頻率。對于全天候阻火呼吸閥，建議在冬季氣溫降至0℃以下時，每周至少檢查一次，以防閥盤與閥座因寒冷而結冰粘住導致失靈。綜上所述，為了確保呼吸閥的安全運行，我們必須定期對其進行全面檢查和保養。只有通過系統的維護和檢查，才能有效避免故障，保障儲罐的安全運行。
油化工儲罐防爆阻火呼吸閥選擇與技術參數呼吸閥的安裝要點 (1) 呼吸閥應置于儲罐頂部的點。從減少蒸發損耗和優化排氣的角度出發，將其安裝在儲罐氣相空間的位置，可確保呼吸閥獲得最直接且的通氣路徑。 (2) 對于大型或關鍵性的儲罐，為防范單臺呼吸閥故障引發的超壓或負壓風險，可以安裝兩臺呼吸閥。在工藝設計時，通常會設定這兩臺呼吸閥的吸入和排出壓力梯度，以確保在正常情況下只有一臺呼吸閥工作，另一臺作為備用。 (3) 當單個呼吸閥的呼吸量不足以應對較大的呼吸量時，可以設置兩個或多個呼吸閥。若安裝兩個呼吸閥，它們與罐頂中心的距離應保持一致，即對稱布置在罐頂。 (4) 若呼吸閥安裝在氮封儲罐上，需確保氮氣供氣管的接管位置遠離呼吸閥接口，并深入儲罐內約200mm。這樣，氮氣進入儲罐后不會直接排出，從而有效發揮氮封作用。 (5) 若呼吸閥內裝有阻火器，必須考慮其壓降對呼吸閥排出壓力的影響，以防止儲罐超壓。 (6) 在建罐地區歷年最冷月的平均溫度低于或等于0℃時，呼吸閥需采取防凍措施。這旨在預防呼吸閥閥盤因凍結或阻塞而導致儲罐排氣不暢或補氣不足，進而避免儲罐因超壓或低壓而受損。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
